背景資料 某施工單位承接了某－級公路的施工，工程合同總價為7765萬元。其工程劃分如下表所示： 單位工程 分部工程（代號） 分項工程 路基土石方工程（A） 土方路基、石方瀑破路塹、軟土路基 排水工程（B） 漿砌排水溝、跌水、集水槽 路基工程 涵洞（C） 基礎及F部結構、主要構件預制及安裝、填土、總體 砌筑防護工程（I）） 錨噴防護、護坡 路面工程 路面工程（E） 底基層…… 基礎及下部結構 樁基…… F 橋梁工程 總體、橋面系及附屬工程 防護工程 本項目中的橋梁工程為－座4×25m簡支梁橋，梁板采用現澆施工。 根據施工組織安排，排水工程（B）開始施工20天后才能開始路基土石方工程（A）施工，涵洞（C）完成后20天后才能開始路基土石方工程（A）施工，而砌筑防護工程（D）與涵洞（C）、排水工程（B）同時開始施工，在路基工程全部完成后才能進行路面工程（E）施工。 在本項目施工組織設計中，項目機構組成人員中的主要領導包括：項目經理1名，項目副經理1名，總工1名，黨支部書記1名，財務主管1名，技術主管1名。 在安全管理方面，明確了現場專職安全管理人員的責任是：依法對項目的安全施工負責，落實安全生產各項制度，確保安全生產費用的有效使用，并根據工程特點組織制定安全施工措施，消除安全事故隱患，及時、如實報告生產安全事故。 問題 1．繪制分部工程中A～E工程的單代號網絡計劃圖。 2．寫出F代表的分部工程名稱。 3．根據《公路水運工程安全生產監督管理辦法》，指出表中已列出的分項工程中需要編制安全生產專項施工方案的工程（如列出錯誤分項工程，要倒扣分，直到本小題得分扣完為止）。 4．根據《公路水運工程安全生產監督管理辦法》，本項目的項目部機構組成人員中哪些人員應該持有交通運輸部頒發的安全生產三類管理人員上崗證書? 5．根據《公路水運工程安全生產監督管理辦法》，該項目應該配備幾名現場專職安全管理人員?并改正現場專職安全管理人員的安全職責。

背景資料：

某施工單位承接了某一級公路的施工，工程合同總價為7765萬元。其工程劃分如下表所示：

本項目中的橋梁工程為一座4×25m簡支梁橋，梁板采用現澆施工。

根據施工組織安排，排水工程（B）開始施工20天后才能開始路基土石方工程（A）施工，涵洞（C）完成后20天后才能開始路基土石方工程（A）施工，而砌筑防護工程（D）與涵洞（C）、排水工程（B）同時開始施工，在路基工程全部完成后才能進行路面工程（E）施工。

在本項目施工組織設計中，項目機構組成人員中的主要領導包括：項目經理1名，項目副經理1名，總工1名，黨支部書記1名，財務主管1名，技術主管1名。

在安全管理方面，明確了現場專職安全管理人員的責任是：依法對項目的安全施工負責，落實安全生產各項制度，確保安全生產費用的有效使用，并根據工程特點組織制定安全施工措施，消除安全事故隱患，及時、如實報告生產安全事故。

問題：

1．繪制分部工程中A～E工程的單代號網絡計劃圖。

2．寫出F代表的分部工程名稱。

3．根據《公路水運工程安全生產監督管理辦法》，指出表中已列出的分項工程中需要編制安全生產專項施工方案的工程（如列出錯誤分項工程，要倒扣分，直到本小題得分扣完為止）。

4．根據《公路水運工程安全生產監督管理辦法》，本項目的項目部機構組成人員中哪些人員應該持有交通運輸部頒發的安全生產三類管理人員上崗證書?

5．根據《公路水運工程安全生產監督管理辦法》，該項目應該配備幾名現場專職安全管理人員?并改正現場專職安全管理人員的安全職責。

背景資料：

某施工單位承接了某高速公路橋梁施工任務，施工單位按照合同工期要求編寫了單位工程施工組織設計，其中包括如下網絡計劃（時間單位：d），施工組織設計經監理工程師批準后實施。

在實施過程中，發生了如下事件：

事件一：工作D（1號臺基礎）施工過程中，罕見特大暴雨天氣使一臺施工機械受損，機械維修花費2萬元，同時導致工作D實際時間比計劃時間拖延8d；

事件二：施工單位租賃的施工機械未及時進場，使工作F（1號臺身）實際開始時間是整個項目開工后第52d。

事件三：業主變更設計，未及時向施工單位提供圖紙，使工作E（0號臺身）實際時間比計劃時問拖延15d，造成施工單位經濟損失1600元／d。

事件四：該橋采用擴大基礎，由于地下水位較高且挖基較深，因此擬采用井點降水法進行基坑排水。

問題：

1．根據網絡圖計算該工程的總工期，并指出關鍵路線。

2．分別分析事件一、二、三對總工期的影響，并計算施工單位可獲得的工期補償。

3．分別分析施工單位能否就事件一、二、三導致的損失向業主提出索賠?說明理由，并計算索賠金額。

4．將背景中的雙代號網絡改為單代號網絡。

5．事件四中，為排除基坑地下水位，施工單位還可以采取哪些基坑排水方法?

背景資料 某施工單位承接了某二級公路橋梁工程，施工單位按照合同工期要求編制了如圖6—9所示的網絡計劃(時間單位：d)，并經監理工程師批準后實施。圖6—9網絡計劃 在實施過程中，發生了如下事件： 事件1：工作D(1號臺基礎)施工過程中，罕見特大暴雨天氣使一臺施工機械受損，機械維修花費2萬元，同時導致工作D實際時間比計劃時間拖延8 d； 事件2：施工單位租賃的施工機械未及時進場，使工作F(1號臺身)實際時間比計劃時間拖延8 d，造成施工單位經濟損失2000元／d； 事件3：業主變更設計，未及時向施工單位提供圖紙，使工作E(0號臺身)實際時間比計劃時間拖延d5d，造成施工單位經濟損失1600元／d。 問題： 1．根據網絡圖計算該工程的總工期，并指出關鍵路線。 2．分別分析事件1、2,3對總工期的影響，并計算施工單位可獲得的工期補償。 3．分別分析施工單位能否就事件l、2、3導致的損失向業主提出索賠，說明理由，并計算索賠金額。 4．將背景中的雙代號網絡改為單代號網絡。

【背景資料】某施工單位承接了某高速公路A合同段的施工任務，其中包括8km的路基、路面工程和一座跨徑80m的橋梁施工。該合同段土質以松散砂土和黏土為主，土質含水量為20%，路基施工中有大量土方需轉運200～300m。施工前，項目部組織編寫了施工組織設計，并將路面分成3個工作量相等的施工段，基層和面層各由一個專業作業隊施工?；鶎拥?個段落按每段25d，面層的3個段落按每段15d等節拍組織線性流水施工，并繪制了總體進度計劃(見下圖)。合同約定工期為300d，并規定每提前工期1d，獎勵0．5萬元；每拖延工期1d，罰款0：8萬元。在施工準備階段，項目部將橋梁工程的基礎施工指派給某專業作業隊實施．但由于種種原因，施工時間需調整為70d。在橋梁基礎施工中，由于監理工作失誤，使該橋施工暫停10d，導致人員和租賃的施工機具窩工10d．項目部在規定時間內就此向監理公司提出了費用索賠。【問題】1．該項目土方轉運宜選用何種土方機械?說明理由。2．按組織流水施工的要求，完善路面部分的施工網絡圖。3．計算完善后的網絡計劃工期，和按此計劃項目部可能得到的提前完工獎或因誤期的罰款額。4．將橋梁基礎施工時間定為70d是否可行?說明理由。5．指出橋梁基礎施工中機具窩工時可索賠的機械費用組成。項目部是否可以直接向監理公司提出索賠?說明理由。

【背景資料】某施工單位承接了某一級公路水泥混凝土路面“白改黑”工程施工，該工程路基寬2×12m，路面寬度2×10m，長45．5km，工期4個月。施工內容包括：舊路面病害的治理、玻纖格柵鋪設、6cm厚AC—20下面層攤鋪、5cm厚AC-16中面層攤鋪，4cm厚SBS改性瀝青SMA上面層攤鋪。設計中規定上面層SMA混合料必須采用耐磨值高的玄武巖碎石。施工單位采用廠拌法施工。為保證工期，施工單位配置了2臺3000型間歇式瀝青混凝土拌和站(假設SMA瀝青混合料的壓實密度為2．36t/m2，每臺3000型拌和站每拌制一滿盤料的重量為3000kg)，4臺10m可變寬攤鋪機，8臺雙鋼輪壓路機及4臺膠輪壓路機。玻纖格柵采用人工鋪設：先灑一層熱瀝青作黏層油(0．4～0．6kg/m2)，然后用固定器將一端固定好，用人工將玻纖格柵拉平、拉緊后，用固定器固定另一端。施工單位采用馬歇爾試驗配合比設計法通過三階段確定了混合料的材料品種、配合比、礦料級配及最佳瀝青用量，用以指導施工。該工程施工期問，原材料價格波動很大，施工合同中約定只對瀝青、柴油及玄武巖采用調值公式法進行價差調整。基期為當年5月，工程款按月計量，每月調整價差，該工程投標函投標總報價中，瀝青占35%，柴油占15%，玄武巖占20%，各月價格如下表：施工單位7月份完成工程產值3156萬元，8月份完成工程產值4338萬元。(2010年真題)【問題】1．該工程中，鋪設玻纖格柵的主要作用是什么?2．指出并改正玻纖格柵施工的錯誤之處。3．配合比設計包含了哪三個階段?4．該工程SMA瀝青混合料最少需要拌制多少盤?(列式計算)5．8月份調價之后的當月工程款是多少?(列式計算)HT

背景資料：

某施工單位承接的某高速公路合同段中有一座公路隧道。該隧道為單洞雙向行駛的四車道深埋隧道，設計凈高6．9m，凈寬20m，進口樁號為K9+868，出口樁號為K13+218。根據地質勘察報告，隧道穿越的地層有：砂巖、頁巖、泥灰?guī)r，其中K10+000～K11+500段還分布有沖刷煤屑、瓦斯包體和含水瓦斯包體，巖層節理及裂隙發育。設計要求采用新奧法施工、分部開挖和復合式襯砌，隧道施工監控量測實施了地質與支護狀態觀察、周邊位移監控。

事件一：施工單位采用雙向掘進，對水、電、路、通風等設施進行統一安排，并在正式掘進前完成。通風方式采用大功率通風機將新鮮空氣采用風管壓送到掌子面，然后將廢氣從里往外擠出。通風機采用軸流式，其額定風量為2250m3／min，風壓為6kPa，發電機功率2×115kW。風管與風機相匹配，選配φ1500mm（壓人）和φ1000mm（吸出）的強力橡膠軟管，每節長10m，軟風管接頭方式為雙反邊拉鏈?zhǔn)浇宇^，安裝方便、密封性能好。

事件二：隧道施工時的通風，設專人管理。要求做到：保證每人每分鐘得到1m3的新鮮空氣；隧道內的空氣成分每兩月至少取樣分析一次。

事件三：某日早上7時，1名工人進洞啟動設備，產生火花，導致隧道發生瓦斯爆炸，該名工人罹難，所幸洞內當時沒有其他作業人員，造成損失約320萬元。

土建施工完成后，項目部按要求進行了照明、供配電設施與交通標志、防撞設施、里程標、百米標等的施工。照明控制系統由分中心監控工作站、A、亮度檢測器和照明配電回路（箱）的接口電路構成。該隧道原設計采用射流式通風方式，經多方論證后，難以滿足該隧道的通風質量要求，擬變更為豎井排風式通風，并按相關程序完成了設計變更。

問題：

1．補充背景中隧道監控量測的必測項目。

2．背景中施工時采用的通風方式屬于哪一類?

3．改正事件二中的錯誤之處。

4．寫出背景中A的名稱。

5．依據現行的《生產安全事故報告和調查處理?xiàng)l例》，判斷該事故等級。

6．背景中隧道按長度分屬于哪類隧道?按《公路工程設計變更管理辦法》，背景中設計變更屬于哪一類變更?說明理由。

背景某施工單位承接了某高速公路A合同段的施工任務，其中包括8km的路基、路面工程和一座跨徑80m的橋梁施工。該合同段土質以松散砂土和黏土為主，土質含水量為20%，路基施工中有大量土方需轉運200～300m。施工前，項目部組織編寫了施工組織設計，并將路面分成三個工作量相等的施工段，基層和面層各由一個專業作業隊施工?；鶎拥娜齻€(gè)段落按每段25天，面層的三個段落按每段15天等節拍組織線性流水施工，并繪制了總體進度計劃(見下圖)。合同約定工期為300天，并規定每提前工期1天，獎勵0．5萬元；每拖延工期1天，罰款0．8萬元。在施工準備階段，項目部將橋梁工程的基礎施工指派給某專業作業隊實施，但由于種種原因，施工時間需調整為70天。在橋梁基礎施工中，由于監理工作失誤，使該橋施工暫停10天，導致人員和租賃的施工機具窩工10天，項目部在規定時間內就此向監理公司提出了費用索賠。【問題】1．該項目土方轉運宜選用何種土方機械？說明理由。2．按組織流水施工的要求，完善路面部分的施工網絡圖。3．計算完善后的網絡計劃工期，和按此計劃項目部可能得到的提前完工獎勵或因誤期的罰款額。4．將橋梁基礎施工時間定為70天是否可行？說明理由。5．指出橋梁基礎施工中機具窩工時可索賠的機械費用組成，項目部是否可以直接向監理公司提出索賠？說明理由。

某施工單位與建設單位簽訂了公路工程固定總價施工承包合同，合同工期390天，合同總價 5000萬元。合同中約定按建標[2003]206號文綜合單價法計價程序計價，其中間接費費率為 20%，規費費率為5%，取費基數為人工費與機械費之和。

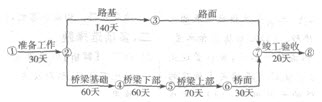

施工前施工單位向工程師提交了施工組織設計和施工進度計劃(圖3-1)。

該工程在施工過程中出現了如下事件：

(1)因地質勘探報告不詳，出現圖紙中未標明的地下障礙物，處理該障礙物導致工作A持續時間延長10天，增加人工費2萬元、材料費4萬元、機械費3萬元。

(2)基坑開挖時因邊坡支撐失穩坍塌，造成工作B持續時間延長15天，增加人工費1萬元、材料費1萬元、機械費2萬元。

(3)因不可抗力而引起施工單位的供電設施發生火災，使工作C持續時間延長10天，增加人工費1.5萬元、其他損失費5萬元。

(4)結構施工階段因建設單位提出工程變更，導致施工單位增加人工費4萬元、材料費6萬元、機械費5萬元，工作E持續時間延長30天。

(5)因施工期間鋼材漲價而增加材料費7萬元。

針對上述事件，施工單位按程序提出了工期索賠和費用索賠。

問題：

1．按照?qǐng)D3-1的施工進度計劃，確定該工程的關鍵線路和計算工期，并說明按此計劃該工程是否能按合同工期要求完工?

2．對于施工過程中發生的事件，施工單位是否可以獲得工期和費用補償?分別說明理由。

3．施工單位可以獲得的工期補償是多少天?說明理由。

4．施工單位租賃土方施工機械用于工作A、B，日租金為1500元/天，則施工單位可以得到的土方租賃機械的租金補償費用是多少?為什么?

5．施工單位可得到的企業管理費補償是多少?
